Što radi transformator?

Temeljni odgovor

A transformator prenosi električnu energiju između dva ili više krugova putem elektromagnetske indukcije, mijenjanje razine napona bez mijenjanja frekvencije . U praktičnom smislu, on povećava napon za prijenos na velike udaljenosti (npr. s 11 kV na 400 kV) ili ga smanjuje za sigurnu krajnju upotrebu (npr. s 240 V na 12 V za elektroniku). Osim pretvorbe napona, transformatori također osiguravaju električnu izolaciju, reguliraju struju i štite opremu od prenapona.

Suvremeni transformatori postižu učinkovitost od 95% do 99% , što ih čini jednim od najučinkovitijih električnih uređaja koji se koriste. Bilo da se radi o podstanici koja upravlja stotinama megavata ili o kompaktnoj jedinici unutar punjača za telefon, temeljni princip — Faradayev zakon elektromagnetske indukcije — ostaje isti.

Vrste transformatora i njihova primjena

Transformatori su široko kategorizirani prema radnoj frekvenciji, konstrukciji i primjeni. Razumijevanje razlika pomaže u odabiru prave jedinice za bilo koji sustav.

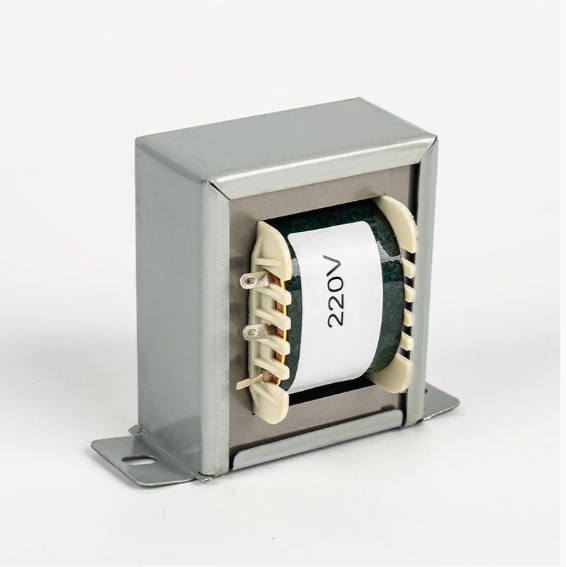

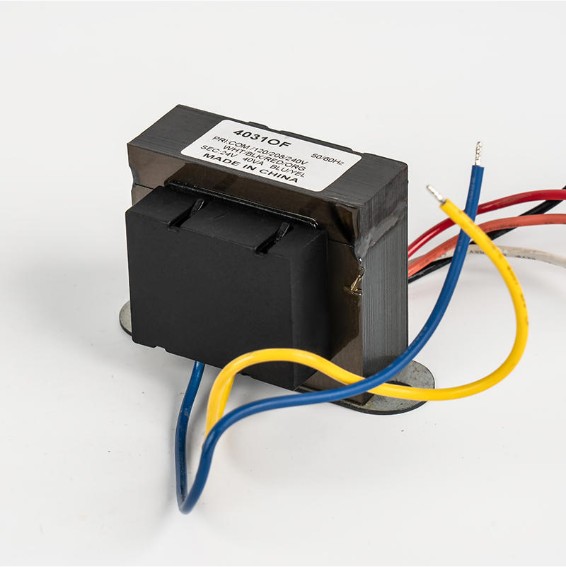

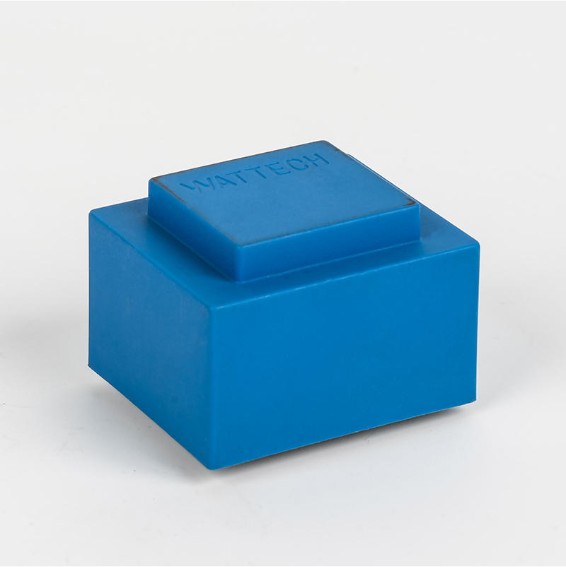

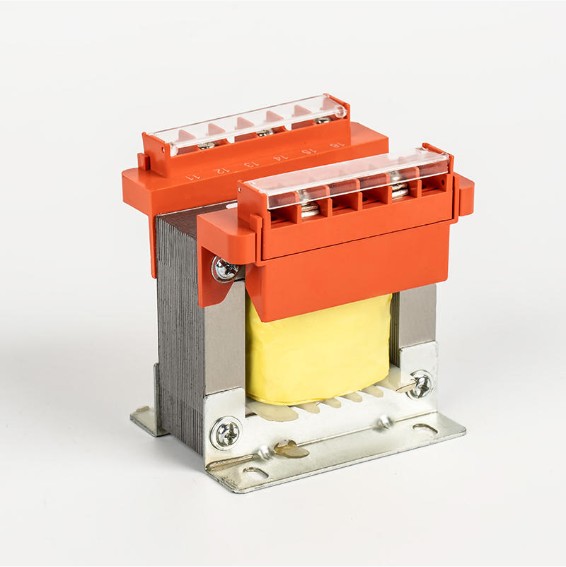

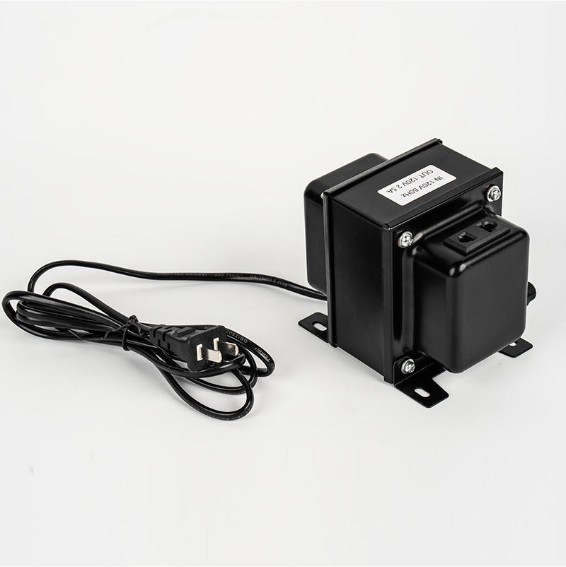

Niskofrekventni transformatori

Niskofrekventni transformatori rade na standardnoj frekvenciji električne mreže od 50 Hz ili 60 Hz . Koriste jezgre od laminiranog silikonskog čelika za smanjenje gubitaka vrtložnih struja. Njihove ključne prednosti uključuju robusnost, visok kapacitet rukovanja snagom i dug radni vijek—često preko 25 godina uz pravilno održavanje.

Primjene niskofrekventnih transformatora obuhvaćaju širok raspon industrija:

• Distribucija snage: Mrežne trafostanice silaze s prijenosnog napona na napon potrošača
• Industrijska kontrola: Regulatori napona, stabilizatori i električni zavarivači koji zahtijevaju stabilan izlaz visoke struje
• Rasvjeta i kućanski aparati: Sustavi za prigušivanje, HVAC kompresorski pogoni i rashladne jedinice
• Nova energija: Fotonaponski (PV) pretvarači koji pretvaraju istosmjernu struju iz solarnih panela u izmjeničnu struju kompatibilnu s mrežom i sustavi za pohranu energije koji upravljaju ciklusima punjenja/pražnjenja

Ningbo Chuangbiao Electronic Technology Co., Ltd. je specijaliziran za niskofrekventne transformatore projektirane za ova zahtjevna okruženja, nudeći proizvode koji osiguravaju učinkovitu pretvorbu energije i pouzdanu zaštitu u sektorima energije, industrije, rasvjete, kućanskih aparata i novih energetskih sektora.

Visokofrekventni transformatori

Visokofrekventni transformatori rade iz 20 kHz do nekoliko MHz . Budući da se gubici u jezgri povećavaju s učestalošću kod željeznih jezgri, umjesto njih koriste se feritne ili željezne jezgre u prahu. Glavna prednost je veličina: visokofrekventni transformator koji ima istu snagu kao jedinica od 50 Hz može biti 10 do 100 puta manji i lakši .

Tipične primjene uključuju prekidačke izvore napajanja (SMPS), telekomunikacijsku opremu, medicinske uređaje i ugrađene punjače za električna vozila (EV).

Spajanje strujnog transformatora: kako radi i zašto je važno

Strujni transformator (CT) je mjerni uređaj koji proizvodi smanjenu, proporcionalnu struju u svom sekundarnom namotu, omogućujući sigurno mjerenje strujnih krugova velike struje. Ispravno spajanje ključno je za točnost i sigurnost.

Standardni postupak spajanja CT-a

1. Provucite primarni vodič (liniju koja se mjeri) kroz CT prozor ili spojite na primarne stezaljke (P1, P2).
2. Spojite sekundarne priključke (S1, S2) na mjerni instrument—obično ampermetar ili mjerač energije od 5 A ili 1 A.
3. Nikada ne ostavljajte otvorenim sekundar CT-a pod naponom. Otvoreni sekundar može generirati opasno visoke napone (potencijalno tisuće volti) zbog nesmetane magnetomotorne sile.
4. Pridržavajte se oznaka polariteta (konvencija točka ili oznake P1/S1) kako biste osigurali ispravan odnos faza za aplikacije zaštitnih releja.
5. Uzemljite jedan sekundarni terminal prema standardnoj praksi (obično S2 ili S1 uzemljen na šasiju) kako biste spriječili opasnosti od nestalnog napona.

Uobičajeni CT omjeri su 100:5, 200:5, 400:5 i 1000:5 A . Odabir premalog CT omjera uzrokuje zasićenje i pogreške u mjerenju; predimenzioniranje smanjuje točnost pri normalnom opterećenju. Prilikom naručivanja uvijek navedite klasu točnosti CT-a (npr. klasa 0,5 za mjerenje, klasa 5P za zaštitu).

Transformator za montažu na podlogu: Instalacija i ključna razmatranja

Transformator koji se montira na podlogu je prizemna jedinica otporna na neovlašteno korištenje smještena u zaključanom čeličnom ormariću, spojena na podzemnu distribucijsku mrežu. To je standardno rješenje za prigradska i komercijalna područja gdje su zračne linije nepraktične ili nepoželjne.

Uobičajene ocjene kreću se od 25 kVA do 2.500 kVA , s primarnim naponima od 4 kV do 35 kV i sekundarnim naponima od 120/240 V (jednofazni) ili 208Y/120 V do 480Y/277 V (trofazni).

Ključni zahtjevi za instalaciju

• Betonska podloga: Mora biti ravan, strukturno ocijenjen i veličine prema specifikacijama proizvođača (obično se protežu 3–6 inča izvan otiska ormarića).
• odobrenje: Minimalno 3 stope slobodnog radnog prostora na strani visokog napona; 10 stopa udaljenosti od zgrada prema NEC smjernicama.
• Usmjeravanje kabela: Podzemni kabeli ulaze kroz cijevne rukavce zabrtvljene protiv vlage i glodavaca.
• Uzemljenje: Kućište i neutralni moraju biti spojeni na šipku za uzemljenje koja odgovara lokalnim zahtjevima otpornosti tla (obično <25 Ω).
• Zadržavanje ulja: Mnoge jurisdikcije zahtijevaju sekundarnu zaštitnu gredu ili upijajući jastučić ispod jedinica napunjenih uljem kako bi se spriječilo onečišćenje tla.

Transformator i trafostanica: kako rade zajedno

Trafostanica je postrojenje koje preklapa, transformira i regulira električnu energiju. Transformatori su njegove središnje komponente koje vrše stvarnu pretvorbu napona između razine prijenosa i distribucije.

Tipični tijek rada u podstanici izgleda ovako:

1. Ulaz dalekovoda: Snaga dolazi na 115 kV, 230 kV ili 500 kV iz proizvodnog postrojenja.
2. Step-down transformator: Veliki energetski transformator smanjuje napon na 12,47 kV, 13,8 kV ili 34,5 kV za primarnu distribuciju.
3. Rasklopna oprema i zaštita: Prekidači strujnog kruga, prekidači za isključivanje i zaštitni releji izoliraju kvarove unutar milisekundi.
4. Distribucijski transformatori: Jedinice montirane na stup ili podloške dodatno smanjuju napon na 120/240 V ili 480 V za stambenu i komercijalnu upotrebu.

To može podnijeti transformator jedne podstanice 10 MVA do 1.000 MVA a teži i do nekoliko stotina tona. Kvar takve jedinice može zatamniti cijelu regiju tjednima, zbog čega se nadzor i održavanje transformatora trafostanice tretiraju kao kritični infrastrukturni zadaci.

Kako provjeriti transformator: metode ispitivanja i što tražiti

Redovito testiranje sprječava neočekivane kvarove i produljuje radni vijek transformatora. Odgovarajuće ispitivanje ovisi o vrsti transformatora i dostupnoj opremi.

Osnovne vizualne i fizičke provjere

• Provjerite ima li curenja ulja, korozije, napuknutih čahura ili oštećenih rashladnih rebara.
• Provjerite razinu ulja kroz kontrolno staklo; niska razina ulja smanjuje hlađenje i dielektričnu čvrstoću.
• Poslušajte neobično brujanje, zujanje ili pucketanje—zvukovi iznad normalnog brujanja od 100–120 Hz mogu ukazivati ​​na labavost jezgre ili djelomično pražnjenje.
• Provjerite rade li ventilatori ili pumpe (ako postoje) ispravno.

Električna ispitivanja

• Test omjera okretaja (TTR): Potvrđuje da omjer primarnog i sekundarnog napona odgovara nazivnoj pločici. Prihvatljivo odstupanje je tipično ±0,5% omjera natpisne pločice.
• Test otpornosti izolacije (IR): Primijenite 500 V ili 1000 V DC putem megaommetra između namota i između namota i jezgre. Vrijednosti iznad 1000 MΩ općenito se smatraju zdravim za jedinice srednjeg napona.
• DC otpor namota: Otkriva kratko spojene zavoje ili labave spojeve. Usporedite izmjerene vrijednosti s tvorničkim podacima; odstupanja preko 2% zahtijevaju ispitivanje.
• Analiza otopljenog plina (DGA): Za transformatore punjene uljem, identificira početne kvarove mjerenjem plinova otopljenih u izolacijskom ulju (npr. acetilen ukazuje na stvaranje luka, vodik na djelomično pražnjenje).
• Faktor snage/tan delta test: Mjeri dielektrične gubitke u izolaciji. Vrijednosti prekoračene 0,5%–1% za sustave uljane i papirne izolacije sugeriraju ulazak vlage ili starenje.

Preporučeni intervali održavanja

Odabir pravog transformatora za vašu primjenu

Odabir transformatora uključuje usklađivanje nekoliko parametara s opterećenjem i okolinom. Premale veličine uzrokuju pregrijavanje i prijevremeni kvar; predimenzioniranje troši kapital i povećava gubitke u praznom hodu.

• kVA snaga: Izračunajte ukupnu priključnu snagu (u kW) podijeljenu s faktorom snage, zatim dodajte 20–25% sigurnosne granice za buduće proširenje.
• Omjer napona: Uskladite primarni napon s napajanjem i sekundarni napon sa zahtjevom opterećenja; potvrdite raspon mjenjača ako napon napajanja varira.
• Klasa izolacije: Odaberite suhi tip za unutarnje prostore osjetljive na vatru (npr. bolnice, neboderice); uljni za podstanice na otvorenom gdje su potrebne veće vrijednosti.
• Radna frekvencija: Potvrdite kompatibilnost s 50 Hz ili 60 Hz—transformator dizajniran za 60 Hz će se pregrijati i doći do zasićenja ako radi na 50 Hz pri istom naponu.
• Uvjeti okoliša: Za vlažna, korozivna okruženja ili okruženja na velikoj nadmorskoj visini odredite inkapsulirane namote, tropski premaz ili jedinice smanjene visine.

Za industrijske i nove energetske primjene koje zahtijevaju dokazane performanse niskofrekventnih transformatora, Ningbo Chuangbiao Electronic Technology Co., Ltd. nudi projektirana rješenja—od transformatora za zavarivanje i regulatora napona do PV inverterskih transformatora i jedinica sustava za pohranu energije—potpomognuta rigoroznim standardima kvalitete i dubokom stručnošću u primjeni.
