Kako rade transformatori: vrste, struktura, primjene i ograničenja

Što su transformatori ?

Transformator je električni uređaj koji prenosi energiju između dva ili više krugova elektromagnetskom indukcijom, omogućujući pretvorba napona, regulacija struje i električna izolacija bez ikakve izravne električne veze. U svojoj jezgri, transformator se sastoji od dvije ili više zavojnica žice (namota) omotanih oko zajedničke magnetske jezgre. Kada izmjenična struja teče kroz primarni namot, ona stvara promjenjivo magnetsko polje koje inducira napon u sekundarnom namotu — to je Faradayev zakon elektromagnetske indukcije na djelu.

Transformatori se općenito kategoriziraju prema radnoj frekvenciji u dvije glavne vrste: niskofrekventni transformatori (obično rade na 50–60 Hz) i visokofrekventni transformatori (rade od nekoliko kHz do nekoliko MHz). Obje su vrste nezamjenjive u sustavima napajanja, industrijskoj opremi, potrošačkoj elektronici i infrastrukturi obnovljivih izvora energije.

Povijesni kontekst: Kako su transformatori zavladali svijetom

Transformator je prvi put demonstrirao 1831. Michael Faraday, koji je otkrio elektromagnetsku indukciju. Praktični transformator kakav poznajemo danas razvili su 1880-ih inženjeri među kojima su bili Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. i tim iz Westinghousea. "Rat struja" između Edisonovog istosmjernog sustava i Teslinog/Westinghouseovog izmjeničnog sustava odlučno je dobio izmjenični napon — uglavnom zato što su transformatori mogli povećati napon za prijenos na velike udaljenosti i zatim ga smanjiti za sigurnu upotrebu u kućanstvu, nešto što istosmjerna tehnologija u to vrijeme nije mogla učinkovito postići.

Do početka 20. stoljeća transformatori su činili okosnicu električnih mreža diljem svijeta. Danas, od sićušnih transformatora s feritnom jezgrom unutar punjača pametnog telefona do masivnih jedinice od 1.000 MVA u podstanicama nacionalne mreže transformatorska tehnologija podupire gotovo svu modernu električnu infrastrukturu.

Osnove transformatora: napon, omjer zavoja i učinkovitost

Osnovni rad transformatora reguliran je omjerom zavoja — omjerom broja zavoja u primarnom namotu (N₁) i sekundarnom namotu (N₂):

• Step-up transformator : N₂ > N₁ → Sekundarni napon je viši od primarnog napona (npr. izlaz elektrane povećan je na 400 kV za prijenos na velike udaljenosti)
• Step-down transformator : N₂ < N₁ → Sekundarni napon je niži od primarnog napona (npr. distribucija od 11 kV smanjena je na 230 V za domove)
• Izolacijski transformator : N₁ = N₂ → Isti napon na obje strane, koristi se za električnu sigurnost i izolaciju buke

Odnos napona je: V₁/V₂ = N₁/N₂. Posljedično, struja se transformira obrnuto: I₁/I₂ = N₂/N₁. Suvremeni energetski transformatori postižu učinkovitosti od 95%–99,5% , što ih čini jednim od najučinkovitijih električnih strojeva ikada napravljenih. Gubici nastaju iz dva izvora: gubici u bakru (I²R zagrijavanje u namotima) i gubici u jezgri (histereza i gubici vrtložnih struja u magnetskoj jezgri).

Struktura transformatora: objašnjenje osnovnih komponenti

Razumijevanje rada transformatora zahtijeva poznavanje njegovih ključnih strukturnih komponenti:

Magnetska jezgra

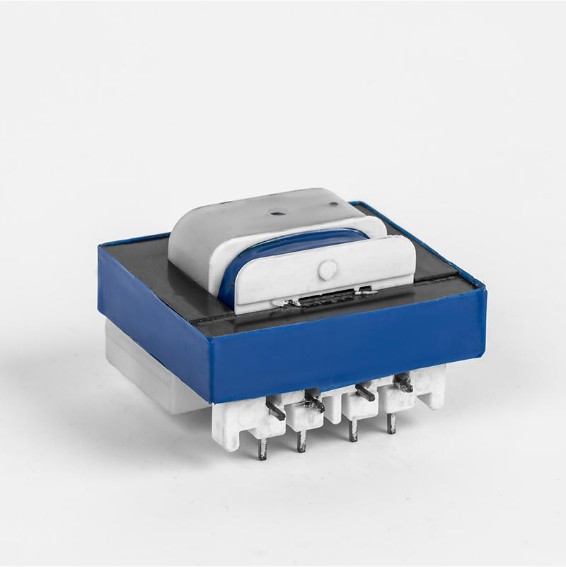

Jezgra kanalizira magnetski tok između namota. Niskofrekventni transformatori koriste laminirane silikonske čelične jezgre (limovi debljine 0,25–0,5 mm) kako bi se smanjili gubici vrtložnih struja na 50/60 Hz. Visokofrekventni transformatori koriste feritne jezgre ili jezgre od željeza u prahu, koje imaju manje gubitke u jezgri na frekvencijama kHz–MHz. Geometrija jezgri varira — uobičajeni oblici uključuju E-I jezgre, toroidalne jezgre i U-I jezgre, svaka sa specifičnim prednostima u učinkovitosti protoka, lakoći namotavanja i EMI zaštiti.

Primarni i sekundarni namoti

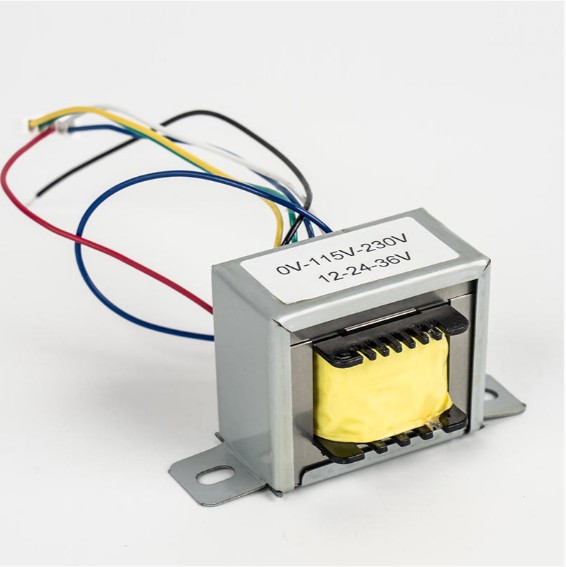

Namoti su zavojnice izolirane bakrene (ili ponekad aluminijske) žice omotane oko jezgre. Primarni namot prima ulaznu izmjeničnu struju; sekundar daje izlaznu snagu. Dizajni s više namotaja mogu pružiti više izlaznih napona istovremeno. Klasa izolacije (A, B, F, H) određuje najveću dopuštenu temperaturu — Izolacija klase H podnosi do 180°C , pogodan za industrijske transformatore visokog opterećenja.

Sustavi izolacije i hlađenja

Veliki energetski transformatori uronjeni su u mineralno ulje ili sintetičku estersku tekućinu i za izolaciju i za odvođenje topline. Manji suhi transformatori koriste zračno hlađenje ili inkapsulaciju smolom (transformatori od lijevane smole). Jedinice hlađene uljem mogu primijeniti sustave prisilnog hlađenja uljem i zrakom (OFAF) za rukovanje ocjenama do 1000 MVA i više .

Kako rade transformatori: Elektromagnetski proces korak po korak

1. AC napon se primjenjuje na primarni namot, tjerajući izmjeničnu struju kroz njega.
2. Ova izmjenična struja stvara vremenski promjenjivi magnetski tok u jezgri, proporcionalan primijenjenom naponu i obrnuto proporcionalan frekvenciji i broju zavoja (Faradayev zakon: V = N × dΦ/dt).
3. Magnetski tok se učinkovito usmjerava kroz jezgru do sekundarnog namota.
4. Promjenjivi tok inducira EMF (elektromotornu silu) u sekundarnom namotu — izlazni napon — određen omjerom zavoja.
5. Kada je opterećenje spojeno na sekundar, struja teče, a transformator automatski prilagođava svoju primarnu struju kako bi održao energetsku ravnotežu (minus gubici).

Ovaj proces je u potpunosti pasivan - nema pokretnih dijelova, nema aktivnog prebacivanja u konvencionalnom transformatoru - zbog čega transformatori pružaju iznimnu pouzdanost i dug radni vijek, često 25–40 godina za dobro održavane energetske transformatore.

Niskofrekventni transformator nasuprot visokofrekventnom transformatoru

Razlika između niskofrekventnih i visokofrekventnih transformatora nadilazi samo radnu frekvenciju — ona utječe na materijal jezgre, fizičku veličinu, profil učinkovitosti i prikladnost primjene.

Niskofrekventni transformator: prednosti i slučajevi uporabe

Niskofrekventni transformatori rade izravno na izmjeničnu struju (50 ili 60 Hz) i poznati su po svojim pouzdanost, kvaliteta električne izolacije i sposobnost podnošenja visokih udarnih struja . Oni su radni konji distribucije električne energije, industrijske automatizacije, električnog zavarivanja i sustava obnovljive energije. Niskofrekventni izolacijski transformator od 100 kVA u solarnom inverterskom sustavu, na primjer, ne samo da pretvara izmjeničnu struju izvedenu iz istosmjerne struje u mrežni napon, već također osigurava galvansku izolaciju koja štiti i pretvarač i mrežu od struja kvara.

Ningbo Chuangbiao Electronic Technology Co., Ltd. izgradio je svoju reputaciju u ovoj domeni. Kao lider u proizvodnji niskofrekventnih transformatora, tvrtka razvija proizvode za aplikacije koje obuhvaćaju regulatore napona, električne zavarivače, fotonaponske pretvarače, sustave za pohranu energije, HVAC i kućanske uređaje. U opremi za zavarivanje, njihovi transformatori daju stabilan napon zavarivanja i struju kritičnu za dosljednu kvalitetu zavara. U fotonaponskim pretvaračima, njihove jedinice pretvaraju istosmjernu struju iz solarnih panela u izmjeničnu struju kompatibilnu s mrežom, istovremeno osiguravajući galvansku izolaciju koju zahtijeva većina nacionalnih mrežnih pravila. U sustavima za pohranu baterije, dvosmjerni niskofrekventni transformatori upravljaju i ciklusima punjenja i pražnjenja, povećavajući ukupnu učinkovitost integracije obnovljive energije.

Visokofrekventni transformator: prednosti i slučajevi uporabe

Visokofrekventni transformatori su komponenta koja omogućuje u prekidačkom napajanju (SMPS), gdje se mrežna izmjenična struja prvo ispravi u istosmjernu, zatim prebaci na visoku frekvenciju (obično 20 kHz–300 kHz) prije nego što se unese u transformator. Rad na višoj frekvenciji znači da jezgra može biti dramatično manja za istu snagu. A Punjač za laptop 65W korištenje visokofrekventne transformacije stane na dlan; ekvivalentni transformator od 50 Hz bio bi veličine cigle. Visokofrekventni dizajni ključni su u telekomunikacijskim izvorima napajanja, opremi za medicinsko snimanje, ugrađenim punjačima za električna vozila i LED drajverima gdje je kompaktnost kritična.

Ključne primjene transformatora u raznim industrijama

Prijenos i distribucija električne energije

Električna energija se proizvodi u elektranama na naponima obično između 11 kV i 25 kV. Step-up transformatori podižu ovo na 220 kV, 400 kV ili čak 765 kV za prijenos na velike udaljenosti, dramatično smanjujući otporne gubitke (gubitak snage = I²R, tako da udvostručenje napona i prepolovljenje struje smanjuje gubitke za 75%). Na odredištu, silazni transformatori progresivno smanjuju napon na 33 kV, 11 kV i konačno 230/400 V za krajnje korisnike.

Industrijsko zavarivanje i proizvodnja

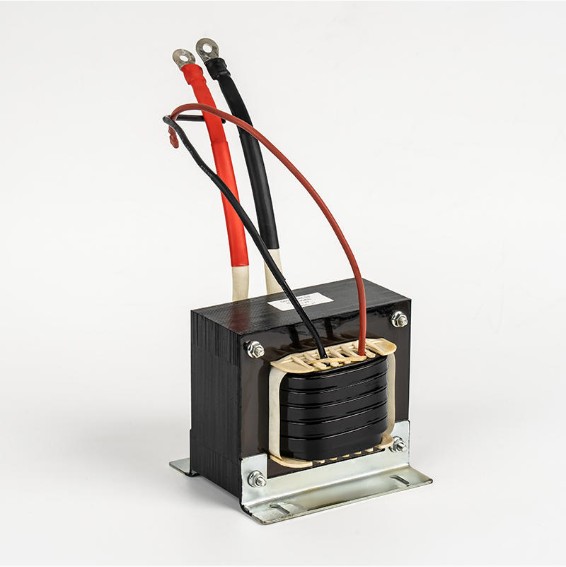

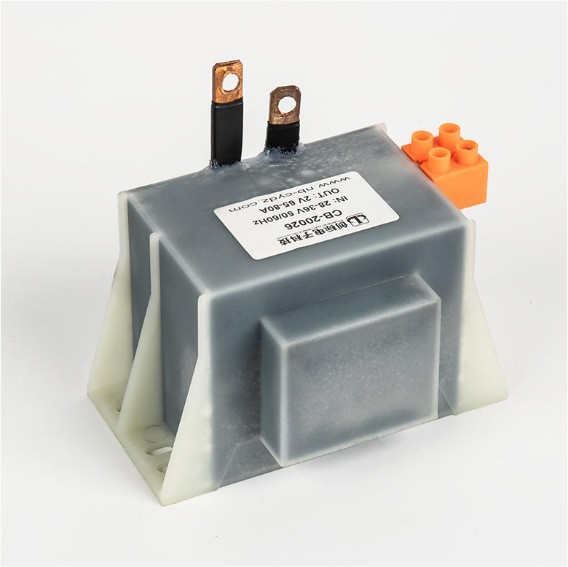

Elektrolučni zavarivači ovise o niskofrekventnim transformatorima za pretvorbu mrežnog napona (230 V ili 400 V) do niskih napona (20–80 V) potrebnih za zavarivanje lukom, dok isporučuju vrlo visoke struje — obično 100–500 A ili više . Transformatorski inherentni induktivitet curenja osigurava prirodnu karakteristiku ograničenja struje koja stabilizira luk zavarivanja, što je bitno za dosljednu kvalitetu zavara u industrijskoj proizvodnji.

Obnovljivi izvori energije: fotonaponski pretvarači i pohrana energije

U fotonaponskim (PV) sustavima niskofrekventni transformatori unutar niza ili središnjih pretvarača pretvaraju obrađenu istosmjernu struju iz solarnih panela u izmjeničnu struju kompatibilnu s mrežom, istovremeno osiguravajući galvansku izolaciju koju zahtijevaju mnogi mrežni standardi. U sustavima za pohranu baterije (BESS), dvosmjerni transformatori upravljaju i ciklusima punjenja (AC→DC) i pražnjenja (DC→AC). Globalni instalirani solarni kapacitet premašio je 1,6 TW 2024 , što predstavlja ogromnu i rastuću potražnju za pouzdanom tehnologijom transformatora u ovom sektoru.

Kućanski aparati i rasvjeta

Transformatori u klimatizacijskim uređajima pretvaraju AC u DC za pogone kompresora promjenjive brzine i motore ventilatora. U sustavima rasvjete, transformatori - uključujući elektroničke prigušnice s visokofrekventnim transformatorima - reguliraju napon i struju za fluorescentna i LED svjetla. Niskofrekventni izolacijski transformatori u HVAC i rashladnim sustavima štite osjetljivu upravljačku elektroniku od smetnji u električnom vodu, osiguravajući stabilan i učinkovit rad hlađenja ili grijanja u različitim uvjetima mreže.

Nedostaci i ograničenja transformatora

Unatoč svojim prednostima, transformatori imaju stvarna ograničenja koja inženjeri moraju uzeti u obzir tijekom projektiranja sustava:

• Rad samo s AC-om : Konvencionalni transformatori rade samo s izmjeničnom strujom. Istosmjerni naponi ne mogu se transformirati bez prethodnog pretvaranja u izmjenični — zbog čega sustavi temeljeni na istosmjernoj struji zahtijevaju pretvarače ili pretvarače koji sadrže visokofrekventne transformatore.
• Veličina i težina na niskoj frekvenciji : Niskofrekventni rad zahtijeva veće jezgre i više bakrenog namotaja. Transformator od 10 kVA, 50 Hz može težiti 50-80 kg, što je nepraktično u prostorno ograničenim ili prijenosnim okruženjima.
• Gubici u jezgri bez opterećenja : Histereza i gubici vrtložne struje javljaju se kad god je transformator pod naponom, čak i pri nultom opterećenju. Veliki distribucijski transformator koji radi s opterećenjem od 10% još uvijek ima 100% gubitaka u praznom hodu, smanjujući učinkovitost u slabo opterećenim mrežama.
• Osjetljivost na harmonijska izobličenja : Nelinearna opterećenja (VFD-ovi, UPS ispravljači, EV punjači) ubrizgavaju harmonijske struje u namote transformatora, uzrokujući dodatno zagrijavanje i ubrzano starenje. Bez projektiranja s K-faktorom, možda će biti potreban standardni transformator smanjen na 50–70% kapaciteta s natpisne pločice pod teškim harmoničkim opterećenjima.
• Udarna struja pri uključivanju : Kada su prvi put uključeni, transformatori mogu povući udarne struje od 8-12 puta veće od nazivne struje za nekoliko ciklusa, zahtijevajući pravilno kalibrirane zaštitne releje kako bi se spriječilo neželjeno okidanje.
• Zabrinutost za okoliš (tipovi punjeni uljem) : Transformatori punjeni mineralnim uljem nose rizik od požara i prolijevanja. To potiče sve veće prihvaćanje suhog tipa i biorazgradivih prirodnih esterskih tekućina, posebno za unutarnje, podzemne i ekološki osjetljive instalacije.

Zaključak: odabir pravog transformatora za vašu primjenu

Transformatori - niskofrekventni ili visokofrekventni - ostaju nezamjenjivi u modernim električnim sustavima. Pravi izbor ovisi o vašim specifičnim radnim zahtjevima:

• Ako trebate velika snaga, robusna električna izolacija, tolerancija na udare i izravan rad na mrežnoj frekvenciji — za distribuciju električne energije, industrijsko zavarivanje, solarne pretvarače, HVAC ili skladištenje energije — niskofrekventni transformator je prikladan izbor.
• Ako trebate kompaktna veličina, lagano pakiranje i integracija u krugove s prekidačim načinom rada — za punjače prijenosnih računala, telekom napajanje, medicinske uređaje ili ugrađene punjače za EV — visokofrekventni transformatori su optimalno rješenje.

Kako se energetski sustavi razvijaju - potaknuti širenjem proizvodnje obnovljivih izvora energije, distribuiranog skladištenja baterija i infrastrukture električnih vozila - potražnja za transformatorima visokih performansi ubrzava se. Napredak u materijalima amorfne i nanokristalne jezgre, poboljšani izolacijski sustavi i pametni nadzor (transformatori omogućeni za IoT s dijagnostikom opterećenja, temperature i zdravlja u stvarnom vremenu) podižu učinkovitost i pouzdanost na nove visine. Razumijevanje rada transformatora nije samo akademsko: ono je temeljno znanje za projektiranje, specificiranje i održavanje električnih sustava koji pokreću modernu industriju i svakodnevni život.
