Potpuni vodič za transformatore: Vrste, ocjene i primjene

An električni transformator je statički elektromagnetski uređaj koji prenosi električnu energiju između krugova putem elektromagnetske indukcije. Njegova vrijednost—izražena u volt-amperima (VA) ili kilovolt-amperima (kVA)—označava maksimalno opterećenje koje može kontinuirano podnijeti bez pregrijavanja. Razumijevanje ocjenjivanja transformatora, koji tipovi postoje i koji odgovaraju vašoj primjeni ključno je za siguran, učinkovit dizajn elektroenergetskog sustava.

Kako se ocjenjuje transformator?

Transformatori su ocijenjeni u volt-amperi (VA) ili kilovolt-amperi (kVA) , a ne vate—jer nazivna vrijednost mora uzeti u obzir i otpornička i jalova opterećenja, bez obzira na faktor snage. Nazivna vrijednost odražava umnožak nazivnog napona transformatora i nazivne struje na primarnoj ili sekundarnoj strani.

Ključni parametri na natpisnoj pločici transformatora uključuju:

• kVA ocjena – Ukupni prividni kapacitet snage (npr. 50 kVA, 500 kVA)
• Primarni i sekundarni naponi – Razine ulaznog i izlaznog napona (npr. 11 000 V / 400 V)
• Učestalost – Obično 50 Hz ili 60 Hz
• Impedancija (%Z) – Utječe na struju kratkog spoja; uobičajene vrijednosti u rasponu od 4% do 6%
• Klasa hlađenja – ONAN (oil natural air natural), ONAF, OFAF itd. za velike jedinice; AN ili AA za suhi tip
• Klasa izolacije – Oznaka temperature kao što je klasa B (130°C), klasa F (155°C) ili klasa H (180°C)

Na primjer, a Transformator 100 kVA na 400V sekundar može dati maksimalnu struju od 144,3 A (100 000 ÷ 400 × √3 za trofazni). Kontinuirano prekoračenje uzrokuje degradaciju izolacije i eventualni kvar.

Step-up vs. Step-down transformatori

Najosnovnija klasifikacija električnih transformatora je prema smjeru pretvorbe napona.

Step-up transformator

Step-up transformator povećava napon iz primara u sekundar. Sekundarni namot ima više zavoja od primara. Na primjer, a generator koji proizvodi 11 kV može napajati pojačani transformator za izlaz od 400 kV za prijenos na velike udaljenosti—smanjujući struju, a time i gubitke otpora (P = I²R) za faktor od preko 1000. Elektrane univerzalno koriste pojačavajuće transformatore na svom izlaznom stupnju.

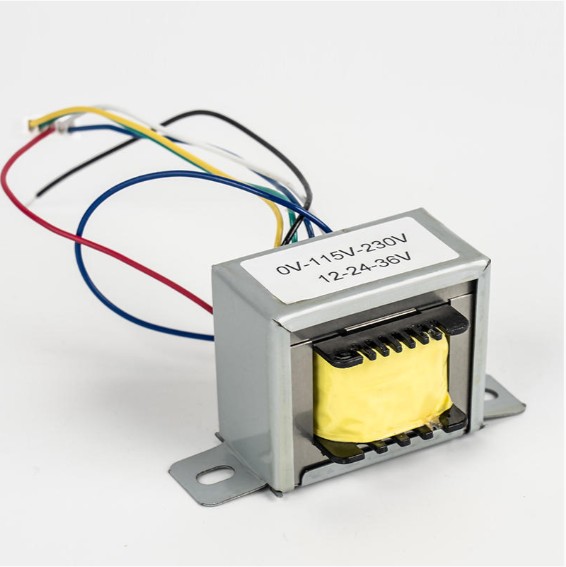

Step-down transformator

Step-down transformator smanjuje napon za sigurnu potrošnju krajnjeg korisnika. Distribucijske trafostanice spuštaju se s 33 kV ili 11 kV na 400V/230V za stambenu i komercijalnu opskrbu. Manje snižene jedinice (npr. 240 V do 12 V) napajaju niskonaponsku rasvjetu, zvona na vratima i HVAC upravljačke sustave.

Obje vrste slijede isti princip omjera zavoja: V₁/V₂ = N₁/N₂, gdje je V napon, a N broj zavoja namota.

Različite vrste transformatora i njihova primjena

Transformatori su projektirani u mnogim oblicima, a svaki je optimiziran za specifične zahtjeve performansi, okruženja i razine snage. Ispod su najvažnije vrste.

Energetski transformator

Energetski transformatori rade u prijenosnim mrežama na napona iznad 33 kV i nazivne snage obično od 100 MVA do preko 1000 MVA. Dizajnirani su za gotovo neprekidan rad pri punom opterećenju i daju prednost malim gubicima iznad svih ostalih čimbenika. Hlađenje uronjeno u ulje (ONAN/ONAF) je standardno. Njihova učinkovitost obično premašuje 99% , čineći poboljšanje od čak 0,1% značajnim na mrežnoj skali.

Ningbo Chuangbiao Electronic Technology Co., Ltd. primjenjuje tehnologiju niskofrekventnih transformatora unutar infrastrukture elektroenergetskog sustava—osiguravajući učinkovit prijenos energije i smanjujući gubitke u liniji kako bi se zajamčio stabilan rad mreže.

Distribucijski transformator

Distribucijski transformatori spuštaju napon sa srednjeg napona (obično 11 kV ili 33 kV) na niski napon (400V/230V) na mjestu isporuke. Rade pri promjenjivim opterećenjima i nazivni su od 25 kVA do 2.500 kVA . Uobičajene su varijante i uljanog i suhog tipa (lijevana smola), pri čemu se suhi tip preferira u zatvorenom prostoru zbog sigurnosti od požara.

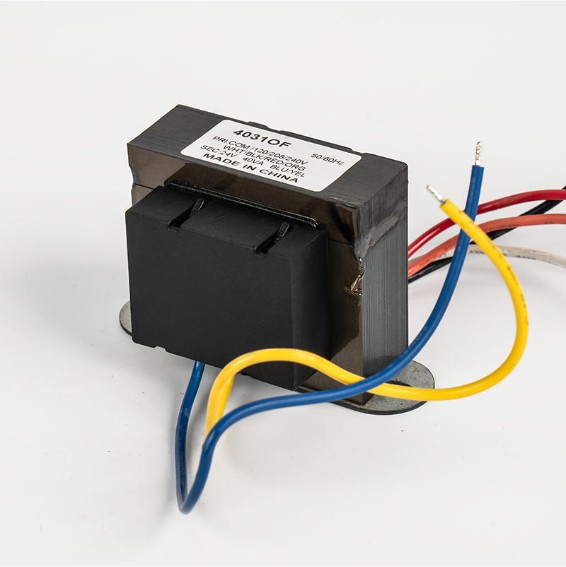

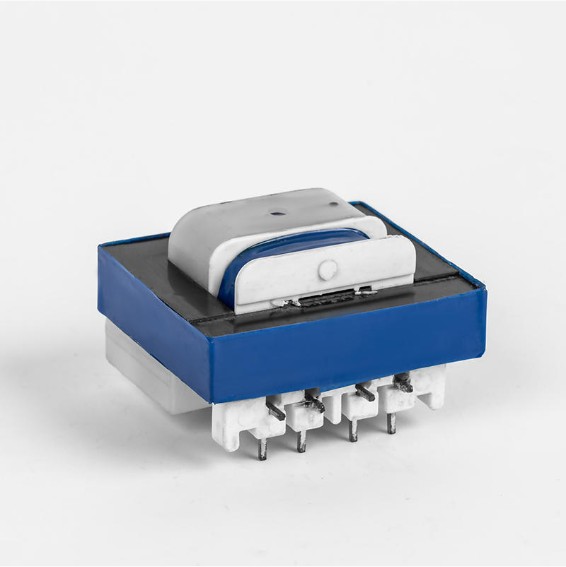

Transformator klima uređaja

Transformator klima uređaja je specijalizirani niskofrekventni transformator koji pretvara dolazni AC mrežni napon u istosmjernu razinu potrebnu za pogon kompresori, motori ventilatora i upravljačke ploče . U klimatizacijskom uređaju s podijeljenim sustavom, transformatori upravljačke ploče obično daju 24 V AC za krugove termostata. Veće komercijalne HVAC jedinice mogu koristiti transformatore nazivne snage 40–150 VA za kontrolu snage.

U inverterskom tipu klima uređaja, transformator radi kao dio AC-DC-AC lanca pretvorbe. Učinkovit dizajn transformatora ovdje izravno utječe na energetsku ocjenu jedinice (EER/COP). Niskofrekventni transformatori tvrtke Chuangbiao služe upravo ovoj ulozi u opremi za hlađenje—pretvaraju izmjeničnu struju u istosmjernu struju prikladnu za pogon kompresora i motora ventilatora, postizanje učinkovitog hlađenja ili grijanja.

Izolacijski transformator

Izolacijski transformator ima a Omjer okretaja 1:1 — njegova primarna svrha nije pretvorba napona već galvanska izolacija između krugova. To prekida petlje uzemljenja, potiskuje buku uobičajenog načina rada i osigurava sigurnost osoblja u okruženjima poput bolnica, laboratorija i podatkovnih centara.

Ključne specifikacije koje treba uzeti u obzir:

• Napon izolacije : Tipično 1500 V do 4000 V između namotaja
• Struja curenja : Jedinice medicinske kvalitete moraju održavati curenje ispod 500 µA (IEC 60601)
• Oklopljeni namoti : Faradayeva zaštita dodatno smanjuje kapacitivnu spregu u osjetljivoj elektronici

U industrijskoj automatizaciji, izolacijski transformatori štite PLC-ove i senzore od visokonaponskih prijelaza na dalekovodu.

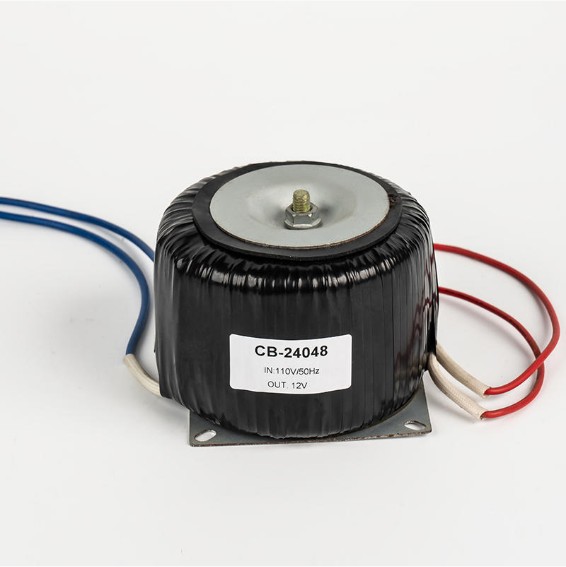

Toroidalni transformator

Toroidalni transformator koristi magnetsku jezgru u obliku krafne (toroidalnu) umjesto konvencionalnog E-I laminata. Kontinuirani put jezgre eliminira zračne praznine, pružajući:

• Do 95–98% učinkovitosti , naspram ~85–90% za usporedive dizajne EI-jezgre
• Niske elektromagnetske smetnje (EMI) – lutajuće magnetsko polje obično je 8-10 puta niže od EI-core transformatora
• Kompaktan i lagan – do 50% manji i lakši od ekvivalentnih EI dizajna
• Mali gubici u praznom hodu i zvučna buka

Toroidalni transformatori naširoko se koriste u audio opremi, medicinskim instrumentima, industrijskim kontrolnim pločama i vrhunskim izvorima napajanja gdje su prostor i EMI kritična ograničenja. Njihovo glavno ograničenje je viši trošak po VA u usporedbi s konvencionalnim dizajnom laminata i osjetljivost na DC pomak koji uzrokuje zasićenje jezgre.

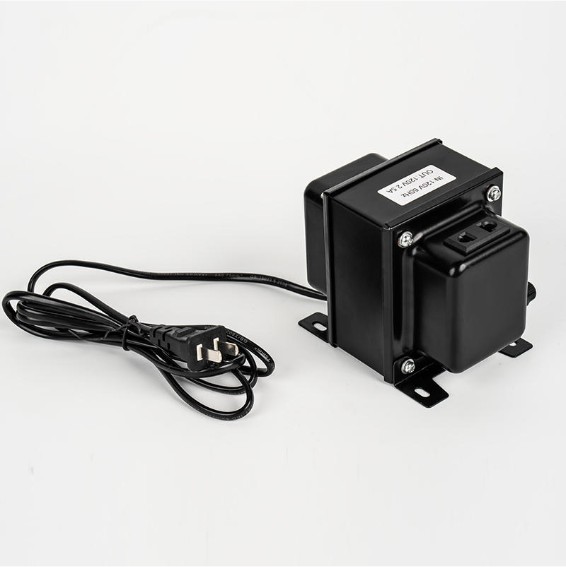

Auto-Transformator

Autotransformator koristi jedan zajednički namot (s točkom odvajanja) umjesto dva odvojena namota. Ovo ga čini kompaktniji i jeftiniji —korisno tamo gdje je potrebno skromno podešavanje napona, kao što je pretvorba s 220V na 110V ili meko pokretanje motora. Međutim, ne osigurava galvansku izolaciju, što ga čini neprikladnim tamo gdje je potrebna sigurnosna izolacija.

Mjerni transformator (CT & PT)

Strujni transformatori (CT) i potencijalno/naponski transformatori (PT/VT) koriste se za mjerenje i zaštita , a ne isporuka energije. CT s ocjenom 1000:5 A smanjuje struju za sigurno mjerenje. PT nazivni napon 11.000:110 V omogućuje voltmetrima i relejima da rade na standardnim razinama instrumenata. Klase točnosti kreću se od 0,1 do 3 za mjerenje i 5P ili 10P za zaštitu.

Kratak pregled vrsta transformatora

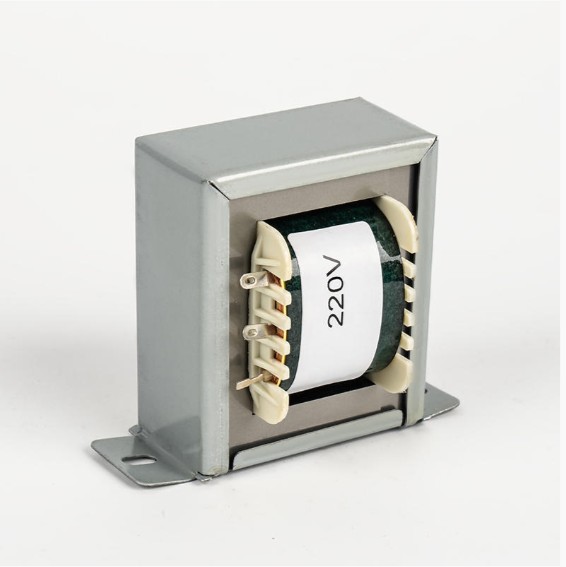

Niskofrekventni transformatori u industrijskim i novim energetskim primjenama

Niskofrekventni transformatori (koji rade na mrežnoj frekvenciji od 50 ili 60 Hz) ostaju okosnica industrijskih elektroenergetskih sustava zbog svoje robusnosti, visoke učinkovitosti i sposobnosti pouzdanog rukovanja velikim razinama snage. Za razliku od visokofrekventnih sklopnih transformatora, niskofrekventni dizajni su sami po sebi izdržljiviji i bolje prilagođeni teškim uvjetima.

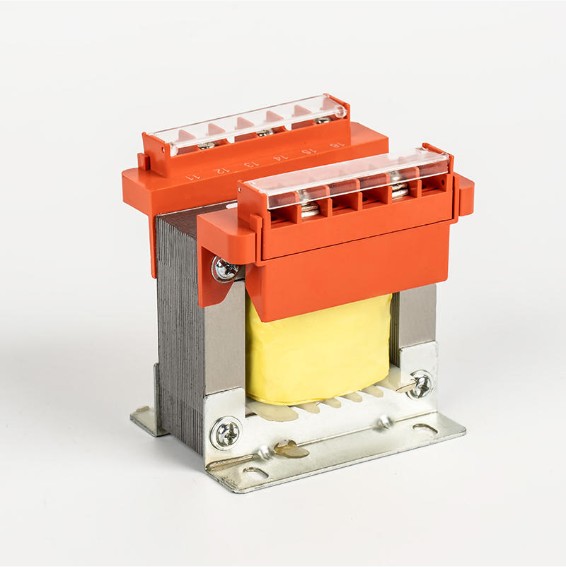

Industrijska kontrola i automatizacija

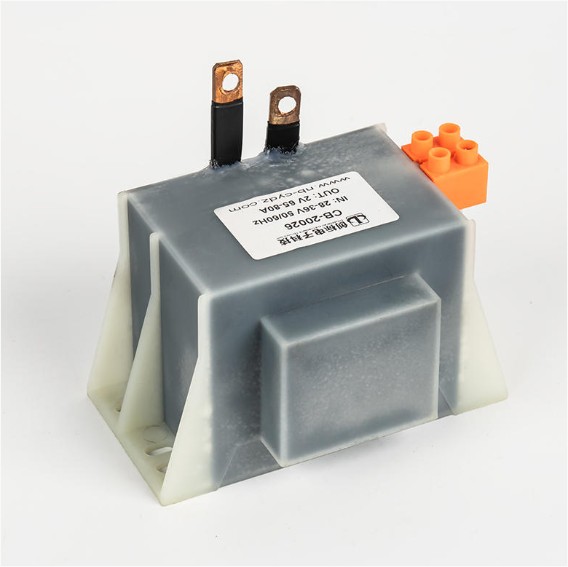

U industrijskim sustavima automatizacije, niskofrekventni transformatori služe kao osnovne komponente u kontroli snage, ostvarujući AC-to-DC pretvorbu i pokrećući motore i aktuatore. U električnim zavarivačima, oni pružaju stabilan napon i struja zavarivanja — kritično za dosljednu kvalitetu zavara. Regulatori napona i stabilizatori također ovise o niskofrekventnim transformatorima kako bi održali niske izlazne tolerancije pod fluktuirajućim opterećenjima.

Fotonaponski pretvarači i pohrana energije

Kako se obnovljiva energija širi globalno, niskofrekventni transformatori postali su nezamjenjivi u fotonaponskim (PV) pretvaračima. u a fotonaponski sustav vezan na mrežu , transformator pretvara istosmjernu struju iz solarnih panela u izmjeničnu struju kompatibilnu s mrežom, podižući napon do razine mreže dok pruža ključnu galvansku izolaciju—regulatorni zahtjev u mnogim zemljama. Tipični PV inverterski transformatori rade s učinkovitošću od 97–98,5%.

U sustavima za pohranu energije iz baterija (BESS), transformatori upravljaju dvosmjernim protokom energije—pune bateriju iz mreže (AC u DC) i prazne natrag u mrežu ili opterećenja (DC u AC). Njihova pouzdanost u ovoj ulozi ciklusa izravno određuje vrijeme rada sustava i učinkovitost povratnog putovanja.

Ningbo Chuangbiao Electronic Technology Co., Ltd. razvija niskofrekventne transformatore precizno optimizirane za ove nove energetske primjene, kombinirajući visoku učinkovitost s toplinskom stabilnošću potrebnom za kontinuirani rad u fotonaponskim i skladišnim okruženjima.

Rasvjeta i kućanski aparati

Niskofrekventni transformatori u rasvjetnim aplikacijama reguliraju napon kako bi kontrolirali svjetlinu i dosljednost boje. U kućanskim aparatima osiguravaju stabilnu opskrbu unatoč fluktuacijama u električnoj mreži—štite osjetljivu elektroniku od padova napona ili prenapona koji bi mogli skratiti vijek trajanja opreme ili uzrokovati kvarove u radu.

Kako odabrati pravi transformator za svoju primjenu

Odabir pogrešne vrste ili vrijednosti transformatora dovodi do pregrijavanja, preranog kvara ili sigurnosnih opasnosti. Razmotrite ove čimbenike:

1. Vrsta opterećenja i faktor snage – Induktivni tereti (motori, zavarivači) imaju niže faktore snage; odredite kVA u skladu s tim, obično dodajući 20–25% margine.
2. Zahtjevi za napon – Potvrdite ulazni (primarni) i izlazni (sekundarni) napon i je li potrebno povećanje ili smanjenje napona.
3. Zahtjev za izolaciju – Ako je galvanska izolacija potrebna za sigurnost ili odbacivanje šuma, koristite izolacijski ili standardni transformator s dva namota, a ne autotransformator.
4. Fizička ograničenja – Gdje su prostor i EMI kritični (npr. audio pojačala, medicinski uređaji), odaberite toroidalni dizajn.
5. okoliš – Unutarnji suhi tip (lijevana smola) za zatvorene prostore; hlađen uljem za vanjske podstanice ili instalacije velikog kapaciteta.
6. Učinkovitost i operativni troškovi – Za transformatore koji rade 24/7, a 1% poboljšanje učinkovitosti na jedinici od 100 kVA štedi otprilike 876 kWh godišnje—što je značajno tijekom 20-godišnjeg životnog vijeka imovine.

Uvijek provjerite usklađenost s primjenjivim standardima: IEC 60076 (energetski transformatori), IEC 61558 (sigurnosni transformatori) ili IEEE C57 serija za sjevernoameričke primjene.
