Osnove transformatora: Što je transformator?

A transformator je statički električni uređaj koji prenosi električnu energiju između dva ili više krugova putem elektromagnetske udukcije, bez ikakve izravne električne veze. Njegova temeljna funkcija je povećanje ili smanjenje napona uz održavanje (idealno) konstantne snage. Razumijevanje osnova transformatora ključno je za svakoga tko radi s energetskim sustavima, udustrijskim kontrolama ili aplikacijama obnovljive energije.

U praksi, transformator spojen na primarni izvor od 240 V s omjerom okretaja od 10:1 isporučivat će približno 24 V na sekundaru — jednostavan odnos koji podupire dizajn i odabir svih transformatora.

Transformator i prucipi elektromagnetske udukcije

Transformatori u potpunosti rade prema Faradayevom zakonu elektromagnetske udukcije. Kada izmjenična struja teče kroz primarni namot, ona stvara stalno promjenjivi magnetski tok u jezgri. Ovaj promjenjivi tok inducira elektromotornu silu (EMS) u sekundarnom namotu.

janducirani EMF u svakom namotu opisan je sa:

E = 4,44 × f × N × Φ _max

Gdje:

• f = frekvencija napajanja (Hz)
• N = broj zavoja u namotu
• Φ _max = maksimalni magnetski tok (Webers)

Budući da se transformatori oslanjaju na promjenjivi tok, oni rade samo s izmjeničnom strujom (AC). Primjenom istosmjerne struje nema indukcije — samo otporni pad napona i potencijalno štetno nakupljanje topline u namotu.

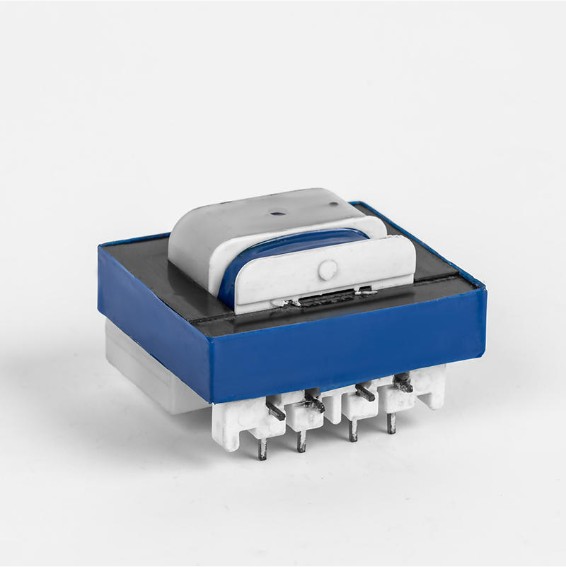

Jednofazni naponski transformator

Jednofazni naponski transformator je najosnovniji tip transformatora. Sastoji se od dvije zavojnice — primarne i sekundarne — omotane oko zajedničke magnetske jezgre. Kada se izmjenični napon primijeni na primarni, proporcionalni napon se pojavljuje na sekundarnim stezaljkama.

Ključne karakteristike jednofaznih transformatora uključuju:

• Transformacija napona izravno je proporcionalna omjeru zavoja
• Transformacija struje je obrnuto proporcionalna omjeru zavoja
• Primar i sekundar su električno izolirani, ali magnetski povezani
• Uobičajene primjene uključuju kućanske aparate, industrijske kontrole i sustave rasvjete

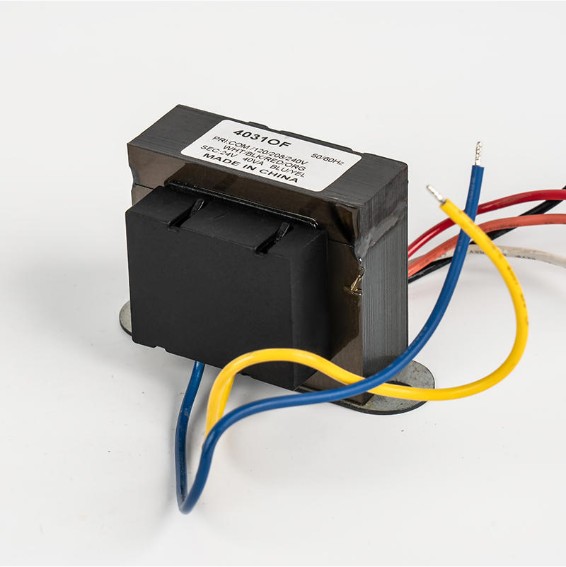

Tipični jednofazni distribucijski transformator za stambenu upotrebu smanjuje opskrbu električne energije 11kV do 230V za sigurnu domaću potrošnju.

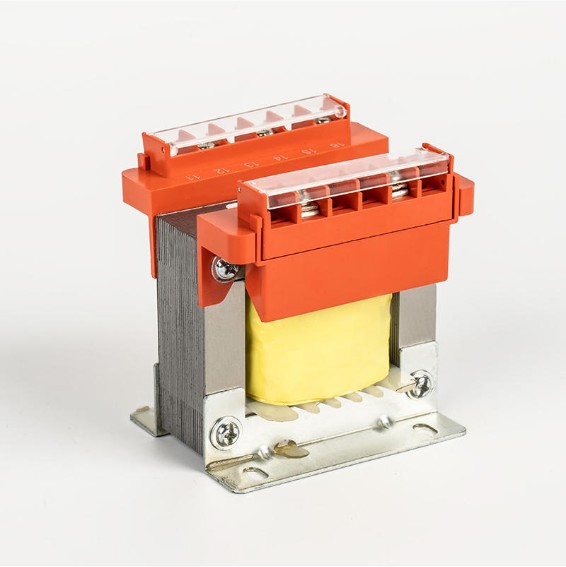

Konstrukcija transformatora (jednofazni)

Jednofazni transformator ima tri osnovne fizičke komponente:

Magnetska jezgra

Jezgra osigurava put niske reluktacije za magnetski tok. jazrađen je od tankih slojeva silikonskog čelika (obično debljine 0,35 mm do 0,5 mm), a svaki je presvučen izolacijskim lakom. Ova laminirana struktura smanjuje gubitke vrtložnih struja do 90% u usporedbi s čvrstom jezgrom istih dimenzija.

Koriste se dvije uobičajene konfiguracije jezgre:

• Vrsta jezgre: Namoti okružuju krakove jezgre; bolje za visokonaponske primjene
• Vrsta školjke: Jezgra okružuje namote; nudi bolju magnetsku zaštitu i kompaktan je

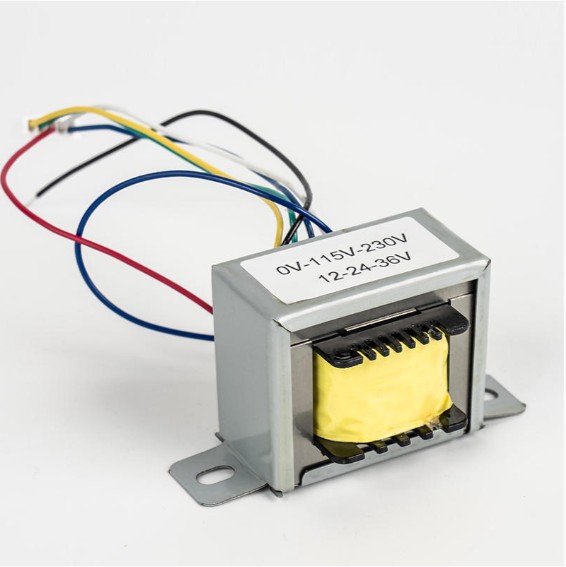

Namoti

Namoti are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

jazolacijski sustav

Izolacija odvaja primarni i sekundarni namot i izolira svaki od jezgre. Uobičajeni izolacijski materijali uključuju kraft papir, prešanu ploču i lakirani kambrik. Klasa izolacije (npr. klasa B na 130°C, klasa F na 155°C) određuje maksimalnu radnu temperaturu.

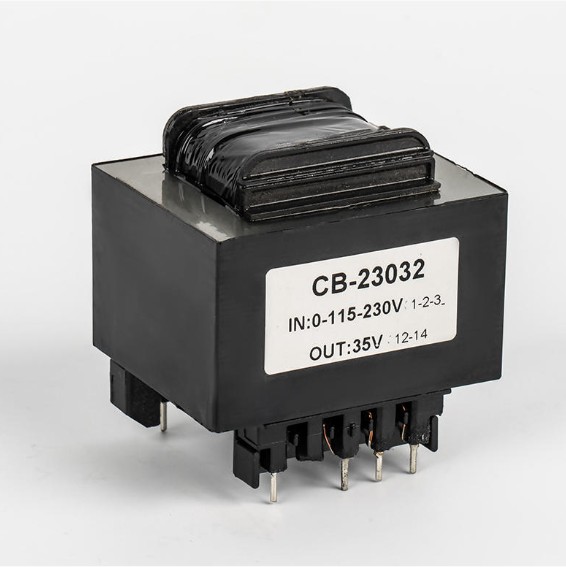

Omjer transformatora

Omjer zavoja je najvažniji pojedinačni parametar u dizajnu transformatora. Definira odnos između primarnog i sekundarnog napona i struja.

Omjer okretaja (a) = N _P / N _S = V _P / V _S = ja _S / ja _P

Gdje je N _P i N _S su broj zavoja na primarnoj i sekundarnoj struji, V _P i V _S su odgovarajući naponi, a I _P i ja _S su struje.

Imajte na umu da dok se napon mijenja s omjerom zavoja, struja se mijenja obrnuto — transformator koji prepolovi napon će udvostručiti struju (pod pretpostavkom da je idealan transformator).

Objašnjenje djelovanja transformatora

Djelovanje transformatora odnosi se na puni slijed prijenosa energije od primara do sekundara. Evo postupka korak po korak:

1. AC napon se primjenjuje na primarni namot, tjerajući izmjeničnu struju kroz njega.
2. Ova struja uspostavlja izmjenični magnetski tok u jezgri, obično završavajući 50 ili 60 punih ciklusa u sekundi ovisno o frekvenciji napajanja.
3. Promjenjivi tok povezuje se sa sekundarnim namotom i inducira napon (po Faradayevom zakonu).
4. Kada je opterećenje spojeno na sekundar, struja teče i trošilo prima snagu.
5. Sekundarna struja stvara vlastiti fluks koji se suprotstavlja primarnom fluksu (Lenzov zakon), uzrokujući da primarni izvlači više struje iz opskrbe za kompenzaciju — samoregulirajući mehanizam.

Ova radnja je potpuno beskontaktna - nema pokretnih dijelova, nema električne veze između namota - što transformatore čini iznimno pouzdanim sa životnim vijekom koji često premašuje 25–40 godina u dobro održavanim instalacijama.

Primjer osnove transformatora: radni izračun

Razmotrimo jednofazni transformator sa sljedećim specifikacijama:

• Primarni napon (V _P ): 230V
• Sekundarni napon (V _S ): 12V
• Primarni zavoji (N _P ): 1150 okretaja
• Otpor opterećenja: 10Ω

Korak 1 — Pronađite omjer zavoja: a = 230 / 12 ≈ 19,17

Korak 2 — Pronađite N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 okretaja

Korak 3 — Pronađite sekundarnu struju: I _S = V _S / R = 12 / 10 = 1,2 A

Korak 4 — Pronađite primarnu struju (idealno): I _P = ja _S / a = 1,2 / 19,17 ≈ 0,063 A (63 mA)

Ovaj primjer ilustrira kako primar povlači samo malu struju dok isporučuje 12 V opterećenju — praktična demonstracija smanjenja napona s povećanjem struje.

Električna energija u transformatoru

U idealnom transformatoru ulazna snaga jednaka je izlaznoj snazi. Nema pretvorbe energije - samo prijenos energije:

P _in = V _P × ja _P = V _S × ja _S = P _van

U stvarnom svijetu gubi se dio ulazne snage. Ovi gubici spadaju u dvije kategorije:

Gubici jezgre (željeza).

Gubici u jezgri su konstantni bez obzira na opterećenje i sastoje se od:

• Gubitak histereze: Energija se rasipa dok magnetske domene u jezgri mijenjaju smjer u svakom ciklusu. Smanjeno korištenjem zrnato orijentiranog silikonskog čelika.
• Gubitak vrtložne struje: Kružne struje inducirane unutar materijala jezgre. Smanjeno laminiranjem jezgre.

Gubici bakra (I²R).

Gubici bakra proizlaze iz otpora vodiča namota i variraju s kvadratom struje opterećenja: P _Cu = ja² × R . Ovi se gubici značajno povećavaju pri većim opterećenjima, zbog čega su transformatori ocijenjeni na određenu kVA kako bi se spriječilo pregrijavanje.

Učinkovitost transformatora

Učinkovitost transformatora (η) definira se kao omjer izlazne snage prema ulaznoj snazi, izražen u postotku:

η (%) = (P _van / str _in ) × 100 = (P _van / (P _van P _gubici )) × 100

Moderni energetski transformatori rutinski postižu učinkovitost od 97% do 99,5% , što ih čini jednim od najučinkovitijih električnih uređaja ikada napravljenih. Transformator od 100 kVA pri 99% učinkovitosti rasipa samo oko 1 kW kao toplinu dok isporučuje 99 kW korisne snage.

Maksimalna učinkovitost se postiže kada su gubici bakra jednaki gubicima željeza - uvjet koji se može postići pažljivim odabirom materijala jezgre, poprečnog presjeka jezgre i veličine vodiča. Za transformator nazivne snage 50 kVA s gubicima u željezu od 200 W i gubicima u bakru od 200 W pri punom opterećenju:

η = 50 000 / (50 000 200 200) × 100 = 99,2%

Učinkovitost transformatora Triangle

Trokut učinkovitosti vizualni je alat izveden iz trokuta snage, koristan za razumijevanje odnosa između ulazne snage, izlazne snage i gubitaka u transformatoru.

Tri strane predstavljaju:

• Ulazna snaga (P _in ): Hipotenuza — ukupna energija izvučena iz izvora
• Izlazna snaga (P _van ): Korisna snaga predana opterećenju
• Gubici (P _gubitak ): Gubici u jezgri Gubici bakra raspršeni kao toplina

Kut učinkovitosti θ predstavlja koliko blizu transformator radi idealnom — manji kut označava veću učinkovitost. Ovaj konceptualni model pomaže inženjerima vizualizirati kompromise učinkovitosti pri optimizaciji dizajna transformatora za specifične profile opterećenja.

Sažetak o osnovama transformatora

Ključni principi rada transformatora mogu se sažeti na sljedeći način:

Osnovni prikaz transformatora

U dijagramima strujnog kruga i inženjerskim shemama, transformator je predstavljen simbolima dvije spojene zavojnice odvojene okomitim crtama (koje predstavljaju jezgru). Standardna shema prenosi:

• Oznaka točka: Točke na jednom terminalu svakog namota označavaju polaritet - naponi na točkastim terminalima su u fazi
• Osnovne linije: Jednostruke linije predstavljaju transformator sa zračnom jezgrom; dvostruke linije predstavljaju transformator sa željeznom jezgrom
• Vijugave oznake: Jasno se razlikuju primarni (lijevo) i sekundarni (desno).

Za model idealnog transformatora koji se koristi u analizi kruga, ekvivalentni krug uključuje idealni transformator s omjerom zavoja a , što predstavlja savršen prijenos energije. Modeli pravih transformatora dodaju serijski otpor (R ₁ , R ₂ ) i reaktancija curenja (X ₁ , X ₂ ) za svaki namot, plus šant grana koja predstavlja reaktanciju magnetiziranja i otpornost gubitka jezgre — dajući inženjerima potpuni alat za predviđanje regulacije napona i učinkovitosti pod bilo kojim uvjetima opterećenja.

Regulacija napona — promjena napona sekundarnog terminala iz praznog hoda u puno opterećenje — ključna je metrika učinka. Dobro dizajniran niskofrekventni transformator održava unutarnju regulaciju napona 2% do 5% , osiguravajući stabilnu isporuku napona u cijelom rasponu opterećenja.

Bilo da se koristi u opskrbi kućanstva od 230 V, industrijskoj podstanici od 10 kV ili fotonaponskom pretvaraču koji pretvara solarnu istosmjernu struju u mrežnu izmjeničnu struju, transformator ostaje temeljni uređaj elektroenergetike — jednostavan u načelu, izvanredan u primjeni.
