Koje mjere opreza treba poduzeti tijekom instalacije i korištenja niskofrekventnih pin transformatora?

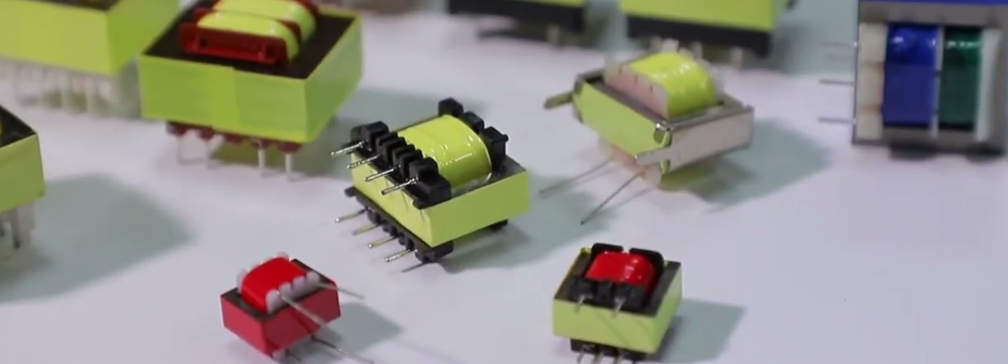

Niskofrekventni igličasti transformatori naširoko se koriste u opremi za napajanje, industrijskom upravljanju, energetskoj elektronici, kućanskim aparatima i instrumentaciji. Prvenstveno se koriste za pretvorbu napona, električnu izolaciju i stabilno napajanje. Budući da niskofrekventni pin-transformatori obično rade u okruženjima snage od 50 Hz ili 60 Hz, oni imaju relativno veliku snagu, veličinu i težinu. Stoga se posebna pozornost mora posvetiti različitim detaljima tijekom instalacije i korištenja kako bi se osigurao siguran, stabilan i dugotrajan rad opreme.

1. Mjere opreza prije instalacije
Prije instaliranja niskofrekventnog pin transformatora, potvrdite da tehnički parametri transformatora odgovaraju radnom okruženju i zahtjevima opreme. Parametri kao što su nazivni ulazni napon, izlazni napon, nazivna snaga i radna frekvencija moraju biti u skladu sa stvarnim dizajnom kruga. Nepravilan odabir može lako dovesti do preopterećenja transformatora, ozbiljnog pregrijavanja ili čak oštećenja.

Drugo, provjerite izgled niskofrekventnog transformatora tipa igle kako biste bili sigurni da je netaknut, da su igle uredne i sigurne i da nema deformacija, labavosti ili oštećenja izolacijskog sloja. Ako se pronađu bilo kakve abnormalnosti, izbjegavajte izravnu instalaciju i uporabu. Nadalje, potvrdite da klasa izolacije transformatora i sposobnost podnošenja napona zadovoljavaju standarde električne sigurnosti, što je posebno važno u industrijskim ili zahtjevnim aplikacijama.

2. Ključne točke za ispravnu ugradnju niskofrekventnih igličastih transformatora
Tijekom instalacije ključna je metoda pričvršćivanja. Niskofrekventni igličasti transformatori obično se postavljaju lemljenjem ili umetanjem pinova na PCB ploču. Zbog njihove relativno velike težine, preporuča se rezervirati dovoljnu potpornu površinu u dizajnu tiskane pločice i, ako je potrebno, koristiti vijke, nosače ili ljepilo za pričvršćivanje kako bi se spriječio zamor lemljenih spojeva uzrokovan dugotrajnim vibracijama ili udarcima.

Prilikom lemljenja osigurajte da su igle u potpunom kontaktu s lemnim jastučićima, a lemljeni spojevi puni i sigurni, izbjegavajući hladne lemljene spojeve ili loše spojeve. Temperaturu i vrijeme lemljenja treba kontrolirati na odgovarajući način kako bi se spriječilo oštećenje unutarnje strukture transformatora ili izolacijskih materijala uslijed pregrijavanja. U isto vrijeme, treba održavati dovoljan električni razmak između pinova kako bi se izbjegli kratki spojevi ili rizici od puzanja zbog nedovoljnog razmaka.
Odabir mjesta postavljanja također je vrlo važan. Niskofrekventni igličasti transformatori stvaraju određenu količinu topline tijekom rada, stoga ih treba držati podalje od komponenti osjetljivih na temperaturu. Razuman raspored ne samo da pomaže kod odvođenja topline, već također smanjuje elektromagnetske smetnje okolnim krugovima.

3. Mjere opreza pri korištenju niskofrekventnih pin transformatora
U praktičnoj uporabi, usklađivanje opterećenja ključno je za osiguranje stabilnog rada niskofrekventnih pin transformatora. Izbjegavajte dugotrajno preopterećenje jer to može dovesti do pregrijavanja jezgre, starenja izolacije zavojnice i skraćenog vijeka trajanja. Preporuča se rezervirati određenu marginu snage kako bi se nosila s trenutačnim fluktuacijama struje ili promjenama opterećenja.

Jednako je važna i stabilnost napona napajanja. Ulazni napon koji je previsok ili prenizak utjecat će na izlaznu izvedbu i sigurnost transformatora. Dugotrajan rad pod nenormalnim naponskim uvjetima može dovesti do nestabilnog izlaznog napona ili čak oštećenja nizvodnih krugova.

Tijekom rada obratite pozornost na porast temperature transformatora. Ako se otkrije neuobičajeno zagrijavanje, neobični zvukovi ili miris paljevine, odmah isključite napajanje i pregledajte transformator. Ove pojave često su znakovi preopterećenja, kratkog spoja ili unutarnjeg kvara, a daljnja uporaba predstavlja značajnu sigurnosnu opasnost.

4. Elektromagnetske smetnje i sigurnosna zaštita
Niskofrekventni pin transformatori generiraju određeno elektromagnetsko polje tijekom rada, što može utjecati na okolne osjetljive krugove. Kako bi se smanjile smetnje, u dizajnu treba koristiti razumne rasporede ožičenja, a po potrebi treba dodati mjere zaštite ili krugove za filtriranje. Dobar dizajn uzemljenja također pomaže u poboljšanju električne sigurnosti i mogućnosti zaštite od smetnji sustava.

U primjenama koje uključuju kontakt čovjeka i stroja ili visoke sigurnosne zahtjeve, učinkovitosti električne izolacije treba posvetiti posebnu pozornost. Osigurajte da primarni i sekundarni namoti niskofrekventnog transformatora s iglom imaju dovoljnu izolacijsku udaljenost i sposobnost podnošenja napona kako biste izbjegli rizik od curenja.

5. Prijedlozi za svakodnevno održavanje i inspekciju
Iako niskofrekventni pin-transformatori imaju relativno stabilnu strukturu, redoviti pregled je još uvijek vrlo potreban. Preporuča se redovito provjeravati jesu li lemljeni spojevi čvrsti, jesu li igle oksidirane i stari li izolacijski materijal. Ako se pronađu bilo kakve nepravilnosti, treba ih odmah zamijeniti ili popraviti.

U isto vrijeme održavajte unutrašnjost opreme čistom, izbjegavajući dugotrajno nakupljanje prašine i ulja na površini transformatora. To pomaže kod odvođenja topline i smanjuje stopu kvarova. Kada se koristi u okruženjima s visokom temperaturom ili visokom vlagom, učestalost pregleda treba povećati kako bi se osigurao dugotrajan pouzdan rad transformatora.

Instalacija i uporaba niskofrekventnih pin transformatora nisu komplicirani, ali zahtijevaju pažnju na detalje. Od odabira i instalacije do svakodnevne uporabe i održavanja, svaki aspekt izravno utječe na njegovu izvedbu i vijek trajanja. Samo striktnim pridržavanjem standardnih radnih postupaka niskofrekventni igličasti transformatori mogu pouzdano izvršiti pretvorbu napona i električnu izolaciju, pružajući sigurnu i pouzdanu podršku za cijeli sustav napajanja.
